Por qué un SRE debería entender transistores y puertas lógicas | Electronica

La abstracción es el pilar de la ingeniería de software moderna. Operas con contenedores, orquestadores y servicios en la nube, raramente pensando en la capa física. Sin embargo, debajo de cada máquina virtual, cada proceso en un servidor, reside un complejo entramado de silicio y electricidad. Comprender este sustrato fundamental, desde el transistor hasta las puertas lógicas, te proporciona una perspectiva invaluable sobre el rendimiento, la fiabilidad y la depuración de sistemas.

Adentrarse en la electrónica digital no es un ejercicio meramente académico para un SRE o ingeniero DevOps. Te capacita para interpretar mejor los diagnósticos de hardware, optimizar cargas de trabajo y anticipar fallos. Entender cómo se manipulan los unos y ceros a nivel más básico revela la verdadera naturaleza de la computación, desmitificando la magia detrás de tu CPU.

El Transistor: El Interruptor Fundamental

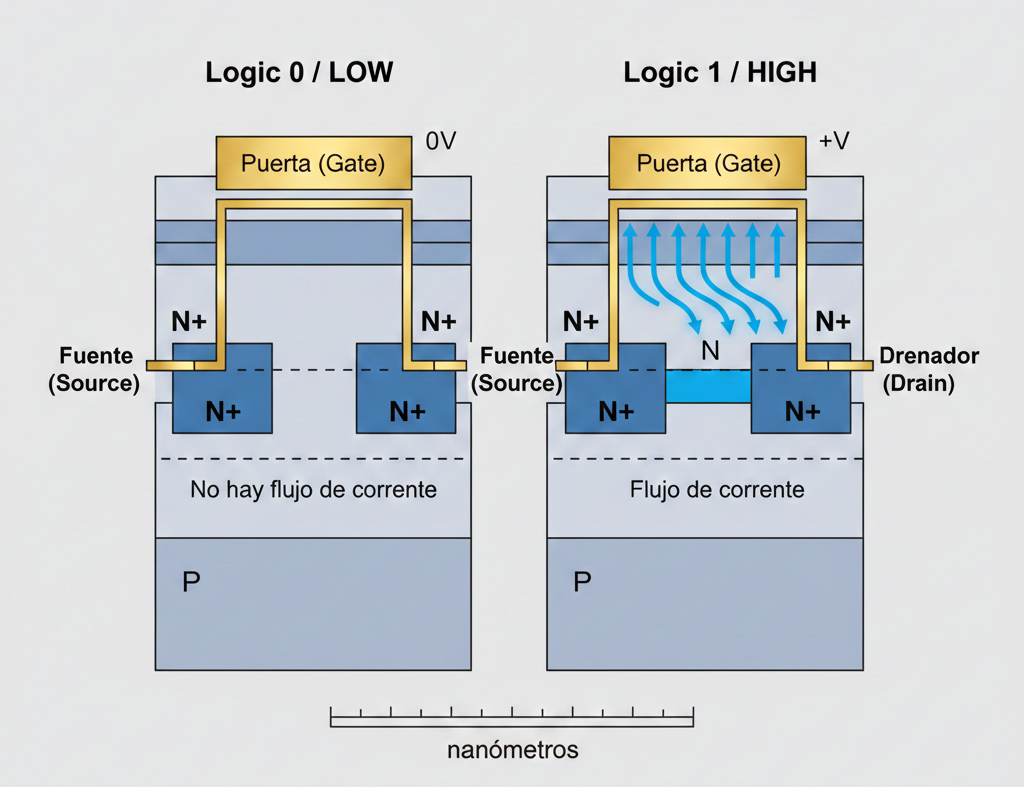

En el corazón de la electrónica digital moderna se encuentra el transistor, específicamente el MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor). Piensa en él como un interruptor controlado eléctricamente, capaz de amplificar o conmutar señales electrónicas. Un pequeño voltaje en su «puerta» (gate) puede controlar un flujo de corriente mucho mayor entre su «fuente» (source) y su «drenador» (drain).

Cuando aplicas un voltaje suficiente a la puerta, el transistor se «enciende», permitiendo que la corriente fluya, representando un estado lógico ‘1’ o ‘Alto’. Si no aplicas voltaje, el transistor se «apaga», bloqueando el flujo de corriente, lo que denota un estado lógico ‘0’ o ‘Bajo’. Esta capacidad de conmutación binaria es la base de toda la computación digital. Millones de estos pequeños dispositivos, con tamaños que ya se miden en nanómetros, operan en tándem dentro de un chip.

La Miniaturización y sus Implicaciones

Los procesos de fabricación modernos han alcanzado niveles de miniaturización extraordinarios. Cuando escuchas términos como «proceso de 7nm» o «3nm», se refieren al tamaño característico de los transistores en el chip. Para poner esto en perspectiva, un cabello humano tiene aproximadamente 80,000 nanómetros de diámetro.

Esta miniaturización tiene consecuencias directas en tu trabajo diario. Transistores más pequeños significan:

• Mayor eficiencia energética: Menos energía por operación, lo que se traduce en menores costes de electricidad y refrigeración en tu datacenter
• Mayor densidad de integración: Más núcleos, más caché, más capacidad en el mismo espacio físico
• Frecuencias más altas: Aunque hemos llegado a límites térmicos prácticos (el famoso «power wall»), la eficiencia por ciclo ha mejorado
• Limitaciones físicas inevitables: No puedes enfriar indefinidamente un chip. Los límites de disipación térmica (TDP) que monitorizas con herramientas como sensors o ipmitool son consecuencia directa de la física del transistor

Cuando un servidor moderno reporta temperaturas elevadas o entra en «thermal throttling», estás presenciando miles de millones de transistores generando calor residual por cada conmutación. Entender esto te ayuda a dimensionar correctamente tu infraestructura de refrigeración y a interpretar las métricas térmicas.

De Transistores a Puertas Lógicas: NAND y NOR como bloques universales

Combinando varios transistores de forma inteligente, puedes construir puertas lógicas elementales. Estas puertas son los ladrillos fundamentales que implementan operaciones booleanas. Por ejemplo, una puerta NOT (inversor) se construye con un par de transistores y simplemente invierte la señal de entrada: un ‘1’ se convierte en ‘0’, y un ‘0’ en ‘1’.

Otras puertas básicas incluyen la puerta AND, que produce un ‘1’ solo si todas sus entradas son ‘1’, y la puerta OR, que produce un ‘1’ si al menos una de sus entradas es ‘1’. Curiosamente, las puertas NAND (NOT-AND) y NOR (NOT-OR) son consideradas «universales». Esto significa que puedes construir cualquier otra puerta lógica, incluyendo AND, OR y NOT, utilizando únicamente puertas NAND o únicamente puertas NOR. Esta propiedad simplifica enormemente el diseño de circuitos integrados.

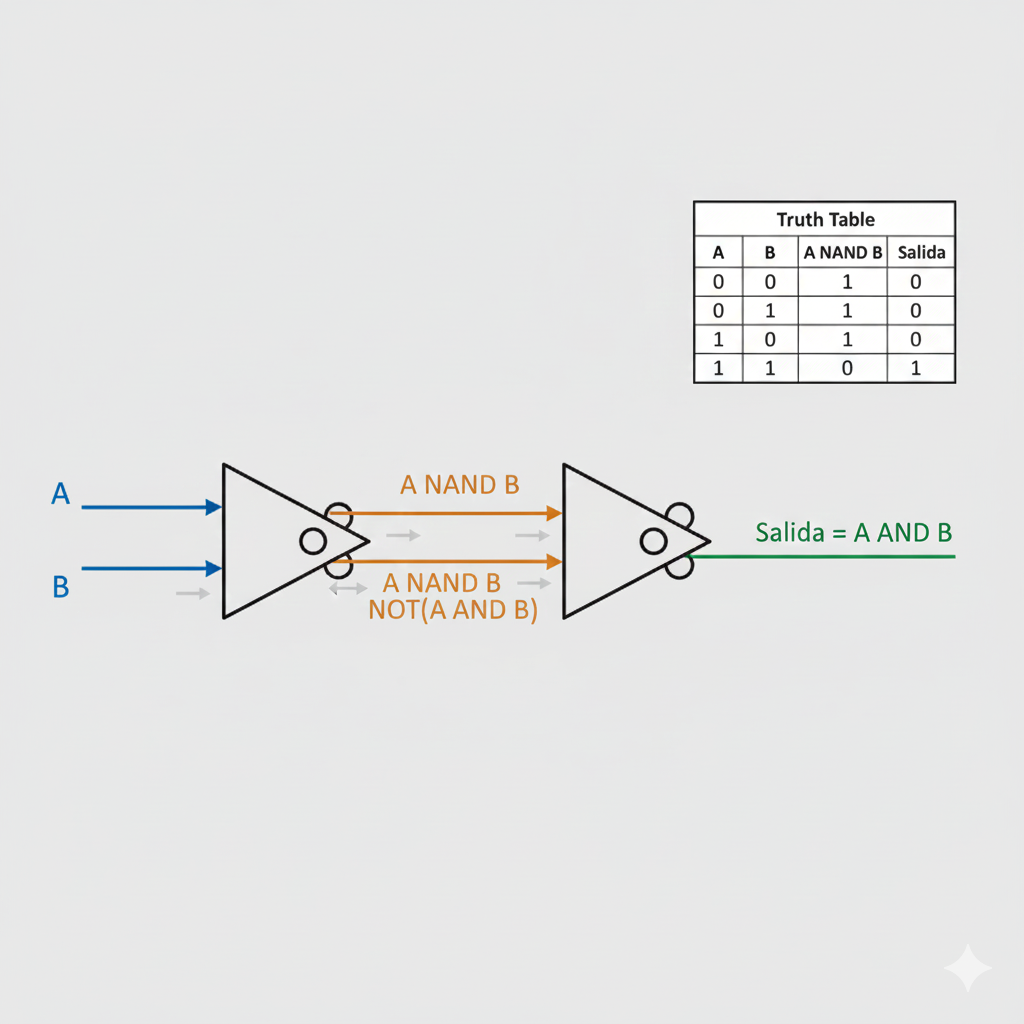

Ejemplo: Construyendo una puerta AND con puertas NAND

Para ilustrar la universalidad, considera cómo construir una puerta AND con puertas NAND. Una puerta NAND produce un ‘0’ solo si ambas entradas son ‘1’ (es decir, invierte el resultado de AND).

El proceso es simple:

1. Primera puerta NAND: A NAND B produce una salida intermedia que es NOT(A AND B)
2. Segunda puerta NAND: Tomas esa salida intermedia y la conectas a ambas entradas de otra puerta NAND, actuando como un inversor doble
3. Resultado final: NOT(NOT(A AND B)) = A AND B

En notación más compacta:

salida = (A NAND B) NAND (A NAND B)

Esta elegancia matemática es la razón por la cual los fabricantes de chips pueden optimizar sus diseños: fabricar miles de millones de puertas del mismo tipo (NAND) es más eficiente que fabricar una mezcla de tipos diferentes.

Circuitos Lógicos Combinacionales y Secuenciales

Las puertas lógicas se clasifican en dos grandes categorías: combinacionales y secuenciales. Los circuitos combinacionales producen una salida que depende únicamente de sus entradas actuales. No tienen memoria; el estado anterior no influye en el resultado. Ejemplos incluyen multiplexores, decodificadores y sumadores binarios (como un «half-adder» o «full-adder» que suman bits).

Por otro lado, los circuitos secuenciales incorporan memoria. Su salida depende tanto de las entradas actuales como de su estado interno previo. El elemento fundamental de la lógica secuencial es el flip-flop, un circuito capaz de almacenar un bit de información. Los flip-flops tipo D, por ejemplo, capturan el valor de su entrada D en el flanco de un pulso de reloj, manteniendo ese valor hasta el siguiente flanco. Múltiples flip-flops pueden combinarse para formar registros, que almacenan palabras binarias completas, o contadores.

Un Ejemplo Tangible: El Registro de Estado de tu CPU

Para hacer esto más concreto, considera el registro FLAGS (o EFLAGS/RFLAGS en arquitecturas x86/x64) que existe en tu procesador en este mismo momento. Este registro está compuesto por múltiples flip-flops, cada uno almacenando un bit que representa el estado de la última operación aritmética o lógica:

• Zero Flag (ZF): Se activa cuando el resultado de una operación es cero
• Carry Flag (CF): Indica un acarreo o préstamo en operaciones aritméticas
• Sign Flag (SF): Indica si el resultado es negativo (bit más significativo = 1)
• Overflow Flag (OF): Detecta desbordamiento en aritmética con signo
• Parity Flag (PF): Indica si el número de bits ‘1’ en el resultado es par

Estos flags son flip-flops hardware que mantienen su estado entre instrucciones. Cuando tu programa ejecuta una instrucción CMP (comparación) seguida de un JE (salto si es igual), el salto condicional está literalmente leyendo el estado del Zero Flag, un único flip-flop tipo D en el silicio de tu CPU.

Desde tu perspectiva como SRE, cuando usas herramientas como perf o gdb y ves referencias a estos flags, ahora entiendes que no son abstracciones del compilador, sino elementos hardware reales que afectan el flujo de ejecución de cada hilo en tu sistema.

La Arquitectura de un Microprocesador: De Puertas a Instrucciones

Escalando estos conceptos, un microprocesador es una gigantesca red de millones de transistores organizados en puertas lógicas combinacionales y secuenciales. La Unidad Aritmético Lógica (ALU) es un circuito combinacional complejo que realiza operaciones matemáticas (suma, resta) y lógicas (AND, OR, NOT) sobre datos binarios. Los registros son circuitos secuenciales que almacenan temporalmente datos y direcciones.

La Unidad de Control, también compuesta por lógica combinacional y secuencial, interpreta las instrucciones de la máquina y genera las señales de control necesarias para que la ALU y los registros realicen la operación deseada. Cada ciclo de reloj en tu CPU representa un conjunto de transiciones de voltaje coordinadas a través de miles de millones de puertas, ejecutando una porción de una instrucción o moviendo datos. Entender esto te ayuda a visualizar cómo una instrucción de alto nivel como ADD EAX, EBX se descompone en operaciones de hardware.

Relevancia para SREs y DevOps: Más allá del código

¿Cómo se traduce todo esto en tu día a día? Un conocimiento básico de la electrónica digital te permite apreciar las limitaciones y capacidades del hardware subyacente. Por ejemplo, la latencia de acceso a la memoria caché (L1, L2, L3) se relaciona directamente con la velocidad de conmutación y la distancia física entre transistores. Un «cache miss» no es solo un evento de software; implica que el CPU debe esperar miles de ciclos de reloj mientras los datos se recuperan de una memoria más lenta.

Considera los errores de paridad o ECC (Error-Correcting Code) en la memoria RAM. Estos mecanismos detectan y corrigen «bit flips», donde un transistor en una celda de memoria cambia su estado de forma inesperada, quizás por radiación cósmica. Si un sistema reporta errores de ECC, sabes que hay un problema físico en el hardware, no un bug en tu código. Herramientas como sudo dmidecode -t memory o sudo edac-ctl --status pueden revelar estos problemas de bajo nivel, y entender su origen te da una ventaja diagnóstica.

Incluso la seguridad se entrelaza. Los ataques de «side-channel» como Spectre o Meltdown explotan el comportamiento físico del procesador, como los patrones de acceso a la caché o la ejecución especulativa. Comprender que estos ataques manipulan el flujo de datos a través de los circuitos te ofrece una perspectiva más profunda sobre las mitigaciones implementadas en el kernel y el firmware.

Finalmente, cuando interactúas con un Baseboard Management Controller (BMC) como IPMI o Redfish, estás comunicándote directamente con un microcontrolador que gestiona el hardware del servidor. Las actualizaciones de firmware, la gestión de energía o la monitorización de sensores de temperatura son operaciones que se ejecutan directamente sobre la lógica digital del sistema, sin pasar por el sistema operativo principal.

Herramientas para Explorar el Hardware Subyacente

Para poner en práctica esta comprensión, aquí tienes algunas herramientas esenciales que te permiten interactuar directamente con la capa de hardware:

Información de CPU y arquitectura:

lscpu                          # Arquitectura, flags, cachés, topología
cat /proc/cpuinfo              # Información detallada por núcleo
dmidecode -t processor         # Datos del BIOS/UEFI sobre el procesador

Monitorización térmica y energética:

sensors                        # Temperaturas, voltajes, velocidades de ventiladores
turbostat                      # Estados P y C, frecuencias, consumo energético
ipmitool sensor list           # Sensores hardware via BMC

Detección de errores de hardware:

edac-ctl --status              # Estado de errores ECC en memoria
rasdaemon -l                   # Log de errores RAS (Reliability, Availability, Serviceability)
mcelog                         # Errores de máquina (Machine Check Exceptions)
dmidecode -t memory            # Información de módulos RAM y capacidades ECC

Análisis de rendimiento a bajo nivel:

perf stat -d <comando>         # Contadores hardware: cache misses, branch mispredictions
perf record -e cycles <cmd>    # Profiling basado en ciclos de CPU
lstopo                         # Topología de hardware (NUMA, cachés compartidas)

Estas herramientas no solo te dan números; te revelan el comportamiento real de esos miles de millones de transistores que acabamos de describir. Un cache-misses elevado en perf significa que tus datos están viajando físicamente más lejos en el chip. Una lectura alta en turbostat de C-states profundos indica que transistores enteros están siendo apagados para ahorrar energía.

Resumiendo

La computación moderna se asienta sobre capas de abstracción que te permiten operar a un nivel elevado. Sin embargo, ignorar las capas inferiores te priva de una comprensión completa de los sistemas que gestionas. Adentrarte en la electrónica digital, desde el humilde transistor hasta las complejas puertas lógicas, no solo satisface una curiosidad intelectual, sino que te equipa con una visión más holística.

Esta perspectiva te permite diagnosticar problemas más eficazmente, optimizar el rendimiento con mayor precisión y diseñar sistemas más resilientes, reconociendo que el software es, en última instancia, el comportamiento orquestado de miles de millones de interruptores minúsculos. La próxima vez que ejecutes kubectl get pods o despliegues una nueva versión con Terraform, recuerda: en algún lugar, en un datacenter, miles de millones de transistores están conmutando a velocidades vertiginosas para hacer realidad tu infraestructura como código.
